Draagarmstelling
Lange en volumineuze lasten efficiënt opslaan
Al meer dan 46 jaar staat OHRA voor kwaliteit, stabiliteit en doordachte opslagtechniek – de draagarmstelling is hierbij ons hoofdproduct. Als specialist in zware draagarmstelling leveren wij maatwerkoplossingen voor het veilig en efficiënt opslaan van langgoed, plaatmateriaal, profielen en andere omvangrijke en zware materialen.
Onze draagarmstellingen:
- Made in Germany
- Klantspecifiek ontworpen en geproduceerd
- Modulair systeem met veelzijdige accessoires
- Volledige service – van advies tot montage
Profiteer van ervaring, kwaliteit en een stellingsysteem dat zich aanpast aan uw magazijn – altijd uitbreidbaar.

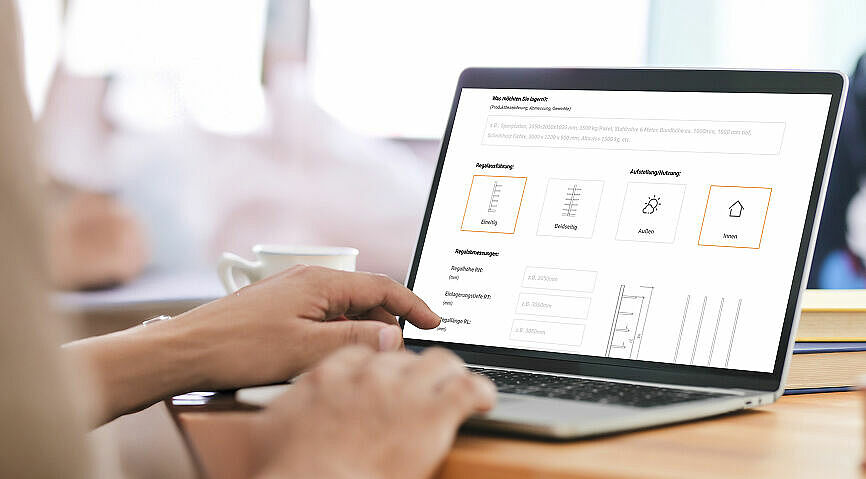

Stel uw draagarmstelling samen – Eenvoudig. Snel. Online.
Breng uw magazijn naar een hoger niveau – klantspecifiek, efficiënt en exact afgestemd op uw behoeften. In slechts enkele stappen configureert u uw gewenste stelling – van de afmetingen tot het draagvermogen, precies volgens uw wensen.
Waarom een OHRA-draagarmstelling de juiste keuze is!
Onze draagarmstellingen zijn speciaal ontworpen voor de opslag van langgoed en zware lasten – individueel vervaardigd volgens uw behoeften en 100% Made in Germany.
Ze overtuigen door een stabiele staalconstructie van massieve, warmgewalste IPE-profielen, hoge draagvermogens en maximale flexibiliteit. Of het nu enkelzijdig of dubbelzijdig is, voor binnen- of buitengebruik – wij bieden u een oplossing die precies bij uw eisen past.
Uw voordelen in één oogopslag:
- Klantspecifiek ontwerp – in hoogte, nuttige diepte, draagvermogen en speciale wensen
- Poedercoating of thermisch verzinkt – ideaal voor binnen- en buitenopslag
- In hoogte verstelbare, ingehaakte draagarmen – eenvoudig aan te passen in een raster van 100 mm
- Vrij beweegbare armen – beschermen stelling en goederen bij botsingen
- Stabiliteit zelfs bij volle belasting – maximale veiligheid voor klanten en personeel
- Optioneel met dak, achterwand en regenafvoer – hemelwaterafvoer weerbestendige
Het draagarmprincipe: eenvoudig maar door ons tot in de puntjes doordacht
Alles wat u moet weten in één oogopslag
Dit zijn verticale stalen dragers met horizontaal uitstekende draagarmen. De opgeslagen goederen worden op deze armen gelegd. Vooral lange voorwerpen zoals buizen of balken worden erop opgeslagen (lange goederen).
Ze zijn verkrijgbaar in enkelzijdige of dubbelzijdige uitvoeringen. Enkelzijdige draagarmstellingen worden meestal langs de wanden van het magazijn geïntegreerd of dicht bij de wanden geplaatst.
Dubbelzijdige maken de toegang van beide zijden mogelijk en behouden hun stabiliteit door een gelijkmatige gewichtsverdeling en een stabiele basisconstructie. Beide kunnen ook in de grond verankerd worden.
Naast de eenvoudige uitvoeringen zijn er ook modellen met dak, die de opgeslagen goederen beschermen tegen weersinvloeden als ze buiten worden gebruikt.
Draagarmstellingen van warmgewalste staalprofielen zijn tegenwoordig in bijna alle bedrijfstakken te vinden:
- In de houthandel of bouwmaterialenhandel voor de opslag van vierkant hout, planken, stenen, buizen en profielen,
- in de staalhandel waar plaatformaten en zware staalprofielen veilig moeten worden opgeslagen,
- in timmer- en schrijnwerkbedrijven als opslag voor zware spaanplaten,
- maar ook bij autorecyclers
- en jachthavens,
- meubel- en keukenfabrikanten
- en vele andere industrieën waar het belangrijk is om veel op te slaan op een klein oppervlak.
Er zijn specifieke oplossingen voor elk product en elke branche. Afhankelijk van de vereisten verschillen ze in hoogte, gebruiksdiepte, draagkracht of profieldikte. Daarom produceert OHRA stellingen voor zwaar gebruik altijd volgens de individuele eisen en specifieke gegevens van haar klanten.
Draagarmstellingen zijn een uiterst sterk opslagsysteem voor het opslaan van lange goederen en zware ladingen. Dit omvat bijvoorbeeld houten panelen, plaatpanelen, profielen, balken of stalen elementen, bouwmaterialen of zelfs autowrakken en alle soorten zware ladingen.
Wij bieden het draagarmprincipe in vele praktische uitvoeringen

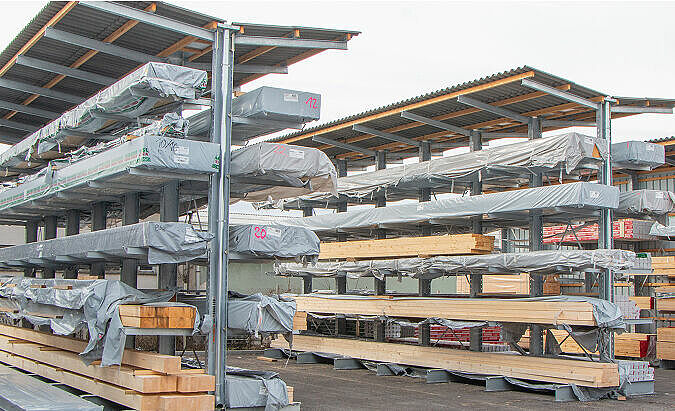

Draagarmstellingen met dak
Voor buitengebruik zijn draagarmstellingen met dak de juiste keuze voor uw langgoed dat niet per se in een hal hoeft te worden opgeslagen. Bij de statische berekening van het opslagsysteem houden wij naast de belastingsvereisten ook rekening met de sneeuw- en windlasten in uw regio en dimensioneren wij de stellingprofielen en het stellingsdak dienovereenkomstig. Wij adviseren u vanaf het begin: van ontwerp tot de dakbedekking. Bovendien ondersteunen wij u bij de bouwvergunning – desgewenst met tekeningen en statische berekeningen.

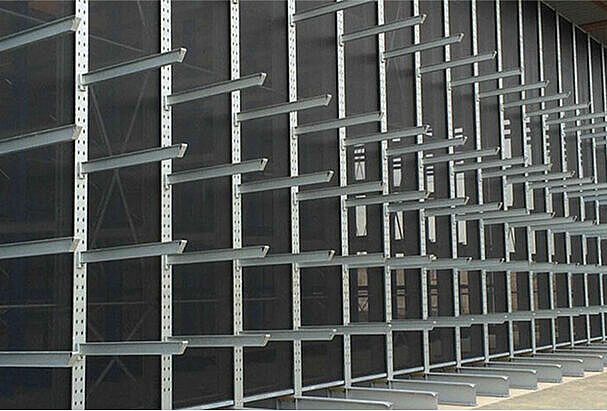

Enkelzijdige draagarmstellingen
De enkelzijdige draagarmstelling staat meestal onder een dak of tegen een muur. Ze wordt slechts van éénzijdig.
De stabiele opstelling maakt een vrijstaande uitvoering mogelijk.
Wanneer de draagarmstelling enkelzijdig is ontworpen, kan ze buiten aan de achterzijde en zijkanten worden afgesloten – bijvoorbeeld met trapeziumplaat of hout.

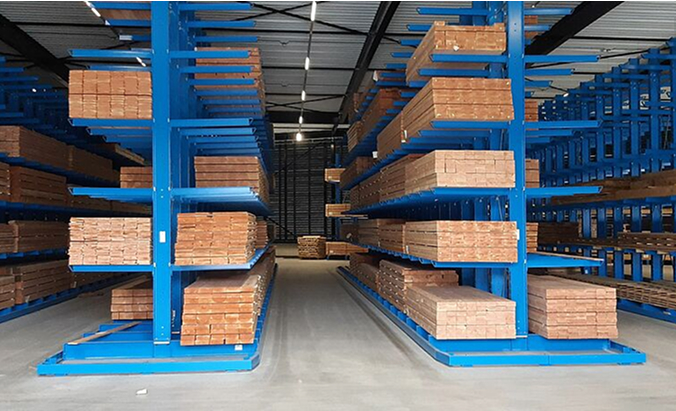

Dubbelzijdige draagarmstelling
De dubbel- of tweezijdige draagarmstellingen is gemaakt van hetzelfde staanderprofiel als de enkelzijdige variant. Beide zijden van de stelling zijn echter uitgerust met voeten en draagarmen. Zo heeft u de dubbele opslagcapaciteit tot uw beschikking. Dit voordeel maakt de dubbelzijdige oplossing nog economischer.
Draagarmstellingen voor zware lasten
Zware lasten vormen een uitdaging voor elke stelling. Daarom is de OHRA draagarmstelling gemaakt van warmgewalste stalen profielen. De productvoordelen van dit stellingsysteem worden nog duidelijker naarmate de belastingseisen toenemen. Met standaard armbelastingen tot 2.500 kg. en staanderbelastingen tot 10.000 kg. kan het zware lasten eenvoudig aan.

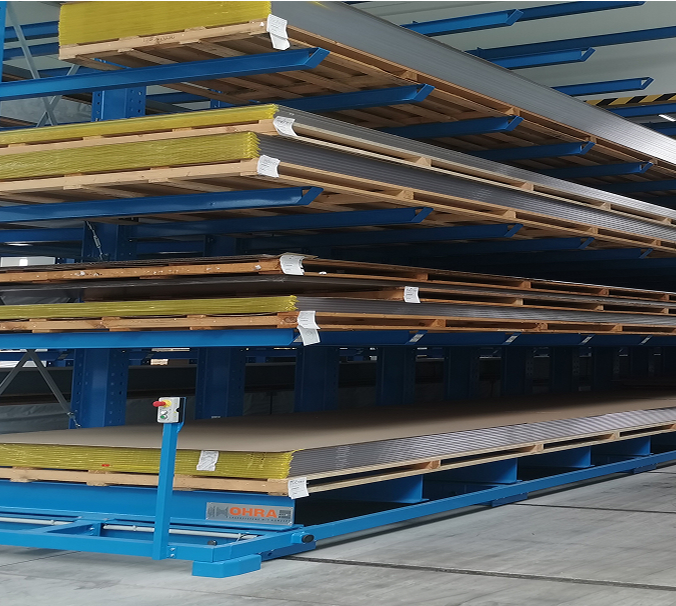

Verrijdbare draagarmstellingen
In een verrijdbaar stellingsysteem zijn de Stellingrijen direct met elkaar verbonden, zonder vrije tussenruimte. Pas wanneer u toegang wilt tot uw opgeslagen artikelen, kunt u de gewenste stellingen handmatig of elektrisch verplaatsen, waardoor er toegang ontstaat. Door gebruik te maken van verrijdbare stellingen van OHRA kunt u uw beperkte opslagruimte optimaal benutten en uw producten efficiënt organiseren. De ruimtebesparing zorgt tegelijkertijd voor een duidelijk overzicht van uw opgeslagen goederen en de verschillende productgroepen, wat leidt tot tijd- en kostenbesparing.

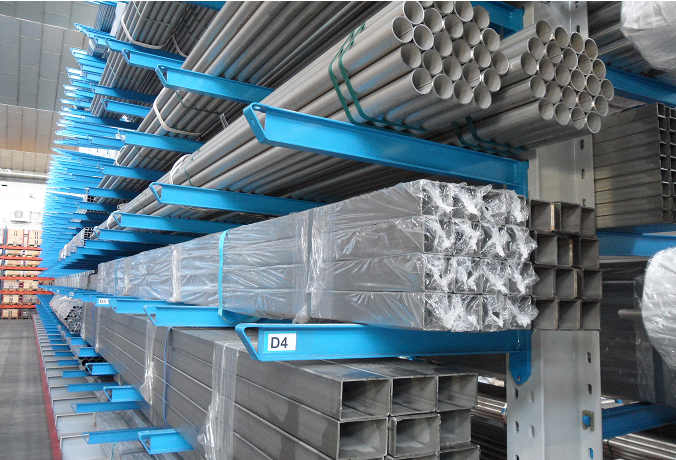

Draagarmstellingen voor langgoed
Voor de opslag van bijzonder lange goederen zijn langgoedstellingen geschikt. Een langgoedstelling kan zowel als verticaal opslagsysteem als horizontaal opslagsysteem worden ontworpen. Doorslaggevend voor de keuze van een systeem is het gebruiksdoel en de beschikbare ruimte in het magazijn. Draagarmstellingen zijn bijvoorbeeld optimaal geschikt voor buizen. De toegang is snel en er is een goed overzicht over de verschillende lengtes en soorten. De verticale stelling kan ook in showrooms worden geplaatst.

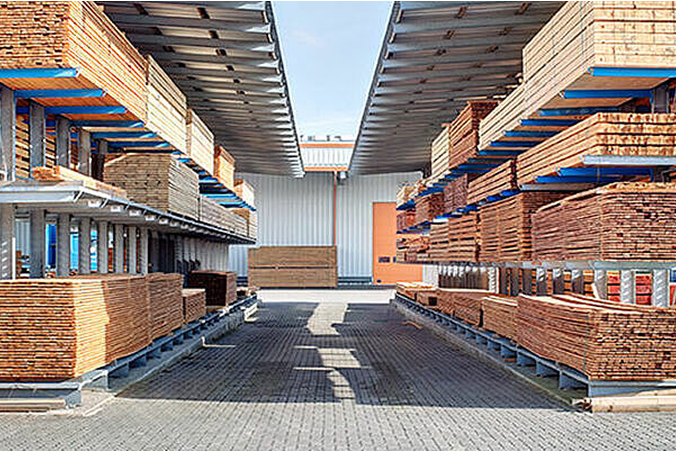

Overige uitvoeringen van draagarmstellingen
Verdere uitvoeringen van draagarmstellingen van OHRA klantspecifieke maatwerkoplossingen voor unieke opslagbehoeften, waaronder speciale toepassingen zoals stellingenhallen, entresolvloeren en tegelpresentaties. Ontdek overige uitvoeringen van draagarmstellingen met een brede materiaalkeuze, stabiliteit, veiligheid en uitbreidbaarheid.
Stel uw draagarmstelling samen – Eenvoudig. Snel. Online.
Breng uw magazijn naar een klantspecifiek – individueel, efficiënt en precies afgestemd op uw wensen. In slechts enkele stappen configureert u uw gewenste stelling – van de afmetingen tot het draagvermogen, exact volgens uw behoefte.
Referenties
Adamet
De metaalgroothandel Adamet-Niemet verving het vorige opslagconcept met vloeropslag en te lage stellingen door opslag in draagarmstellingen van OHRA die tot 8.570 millimeter hoog zijn. Het draagvermogen van de draagarmen is 500 of 600 kilogram, er zijn maximaal 16 opslagniveaus mogelijk met een stellinghoogte van 8.570 millimeter. Zo kan niet alleen de opslagcapaciteit worden vergroot, maar kunnen ook de opslag- en orderverzamelprocessen worden versneld en de efficiëntie van de productie worden verhoogd. De flexibele, in hoogte verstelbare draagarmen van de OHRA-stellingen buigen bij botsingen ook naar boven en naar opzij. Dit beschermt de goederen tegen schade.
Investzal
Voor de opslag van coils met een gewicht tot 5 ton heeft het Hongaarse bedrijf Invesztál een 19,9 meter lange palletstelling van OHRA geïnstalleerd. De robuuste stelling werd qua maatvoering aangepast aan de afmetingen van de op pallets opgeslagen coils. In vergelijking met de vorige opslag – een combinatie van vloeropslag en standaard stellingen – is de toegang tot de coils met de nieuwe stellingen gemakkelijker, betrouwbaarder en sneller. Bovendien wordt schade aan de verzinkte coils - waarvan sommige ook gekleurd zijn - geminimaliseerd.

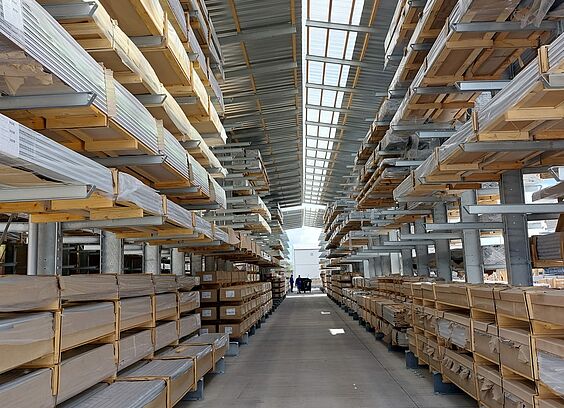

Albixon
ALBIXON, een van de belangrijkste fabrikanten van zwembaden en zwembadoverdekkingen in Europa, heeft zijn opslagcapaciteiten uitgebreid met een overdekte draagarmstelling van OHRA. Hier worden gepalletiseerde aluminium profielen opgeslagen; de lengte van de pallets is 5 tot 12 meter, het gewicht varieert van 500 tot 1.200 kilogram. Het nieuwe stellingsysteem biedt niet alleen meer ruimte, maar verlaagt ook de kosten: Onnodige materiaalbewegingen worden vermeden, de efficiëntie van magazijntransporten neemt toe en het risico van schade aan de opgeslagen goederen neemt af. Dankzij de bescherming tegen weersinvloeden dalen ook de kosten voor kwaliteitscontrole. Dankzij het goede overzicht van de opgeslagen goederen is de inventarisatie ook veel gemakkelijker uit te voeren.
Efficiënte opslagoplossing voor Marles
De toonaangevende fabrikant van houten huizen Marles vertrouwt op de draagarmstellingen van OHRA om zijn opslagcapaciteit optimaal te benutten. De robuuste stellingsystemen maken een ruimtebesparende en veilige opslag van houtmaterialen mogelijk. Dankzij de flexibele verstelbaarheid van de stellingen kon Marles zijn processen efficiënter inrichten.
Technische details
Het robuuste ontwerp van OHRA draagarmstellingen is gebaseerd op massieve, warmgewalste stalen profielen voor maximale draagkracht en duurzaamheid. De constructie voldoet aan de hoogste eisen op het gebied van veiligheid en stabiliteit, zelfs bij zware belasting.
Oppervlaktebehandeling en corrosiebescherming
- Binnengebruik:
– Hoofdcomponenten (staanders, draagarmen, voeten) zijn hoogwaardig gepoedercoat
– Verdere onderdelen bandverzinkt volgens DIN 10346 - Buitengebruik:
– Thermisch verzinkt in dompelbad volgens DIN EN ISO 1461 voor betrouwbare bescherming tegen weersinvloeden
Verankering
- Binnengebruik: met verzinkte ankers of betonschroeven
- Buitengebruik: met roestvrijstalen ankers voor verhoogde corrosiebestendigheid

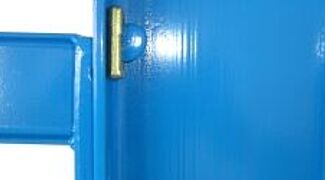

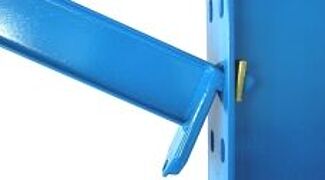

Productkenmerken draagarmen:
- Inhaakbaar, per 100 mm. verstelbaar
- Flexibel ophangbaar en vrij beweegbaar (bijv. type K60K+H), waardoor de draagarm en uw goederen worden beschermd tegen beschadiging
- Snel in- en uit te hangen in een bijna horizontale positie, bijv. K60 K+H
- Hoogwaardige, gesmede, speciaal geharde ophangklauw
- Standaardkleuren RAL 5015, 2002, 3000, 6011, 7035
- Geen stootranden op het opslagoppervlak door uitstekende verbindingsplaten aan de draagarm → dus geen beschadiging van de goederen bij opslag en uitslag
- Schuine afronding van de draagarmen

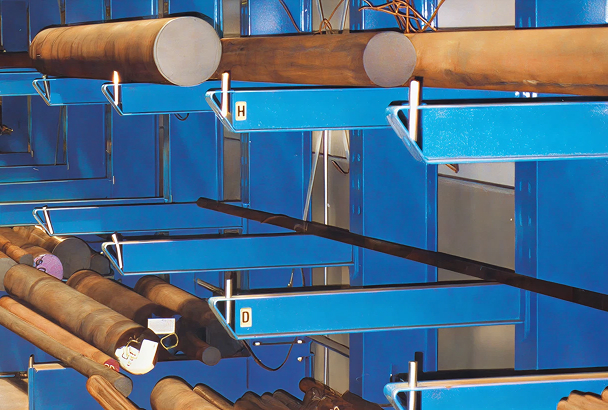

- Voorbereid voor montage van een afrolbeveiliging
- Voorbereid voor gebruik van een stelschroef

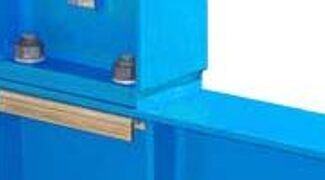

Productkenmerken staanders / voeten:
- Standaard aan beide zijden geperforeerd in een raster van 100 : 100 mm (enkelzijdige stellingvoeten kunnen indien nodig later worden voorbereid voor dubbelzijdig gebruik)
- Vlak met de staandervoet vastgeschroefd, waardoor volledige ondersteuning op de staandervoet zonder uitstekende verbindingsplaten. Dus geen beschadiging bij opslag en uitslag
- Eenvoudige vervanging van onderdelen mogelijk bij herinrichting van het magazijn of bij reparaties
- Bandenbescherming door afschuining aan de staandervoet (standaard in het K60-systeem)
Onze stellingsystemen voldoen aan DIN 18800-7 en de geldende richtlijnen van de Duitse beroepsvereniging voor opslagvoorzieningen en -apparatuur (BGR 234), zijn getest op veiligheid en beschikken over het bijbehorende GS-keurmerk.
Accessoires voor uw OHRA-draagarmstelling
Voor een optimale afstemming van uw stellingsysteem bieden wij diverse accessoires, die bij de bestelling of later kunnen worden toegevoegd. Het assortiment omvat onder meer:
